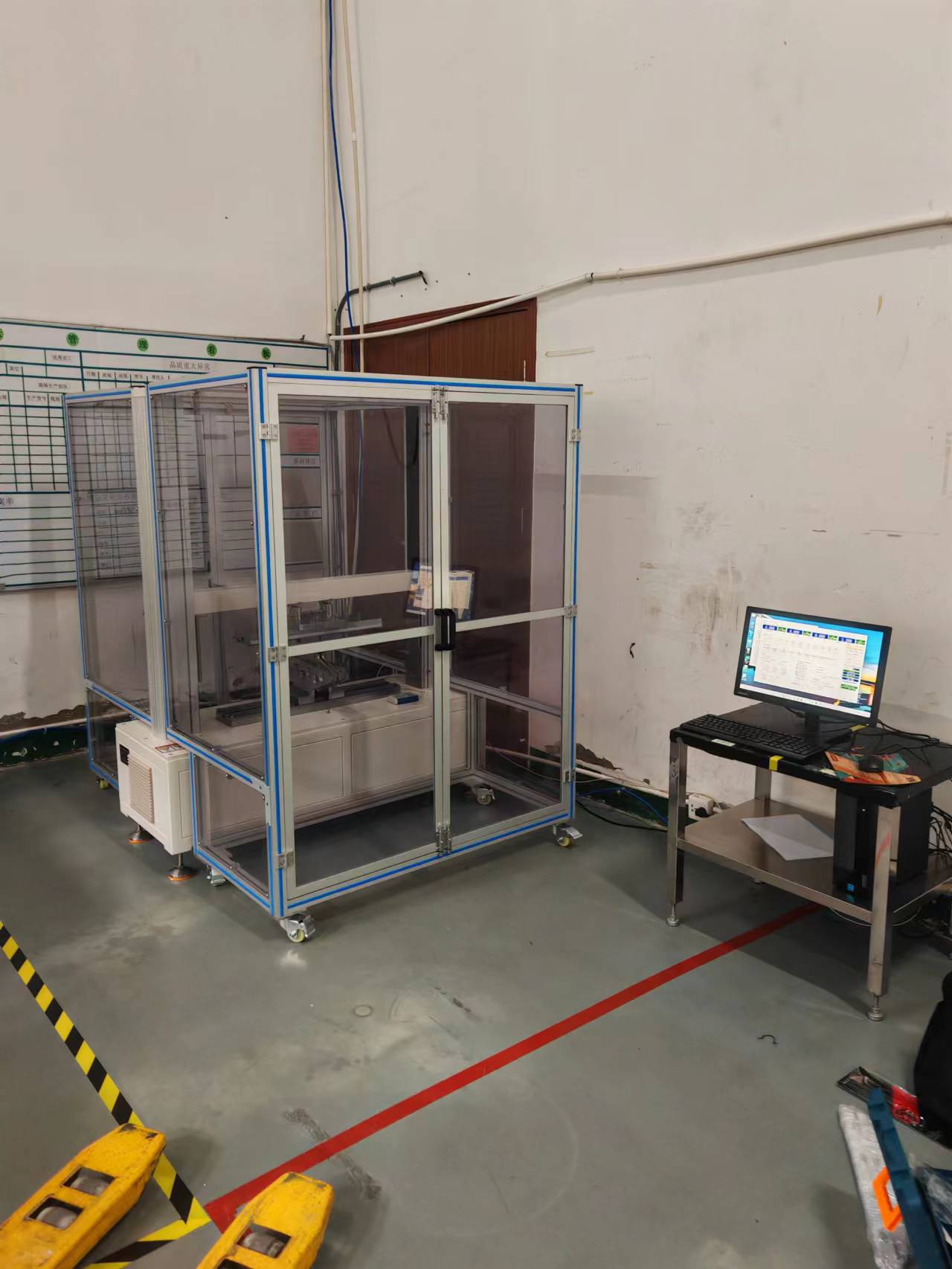

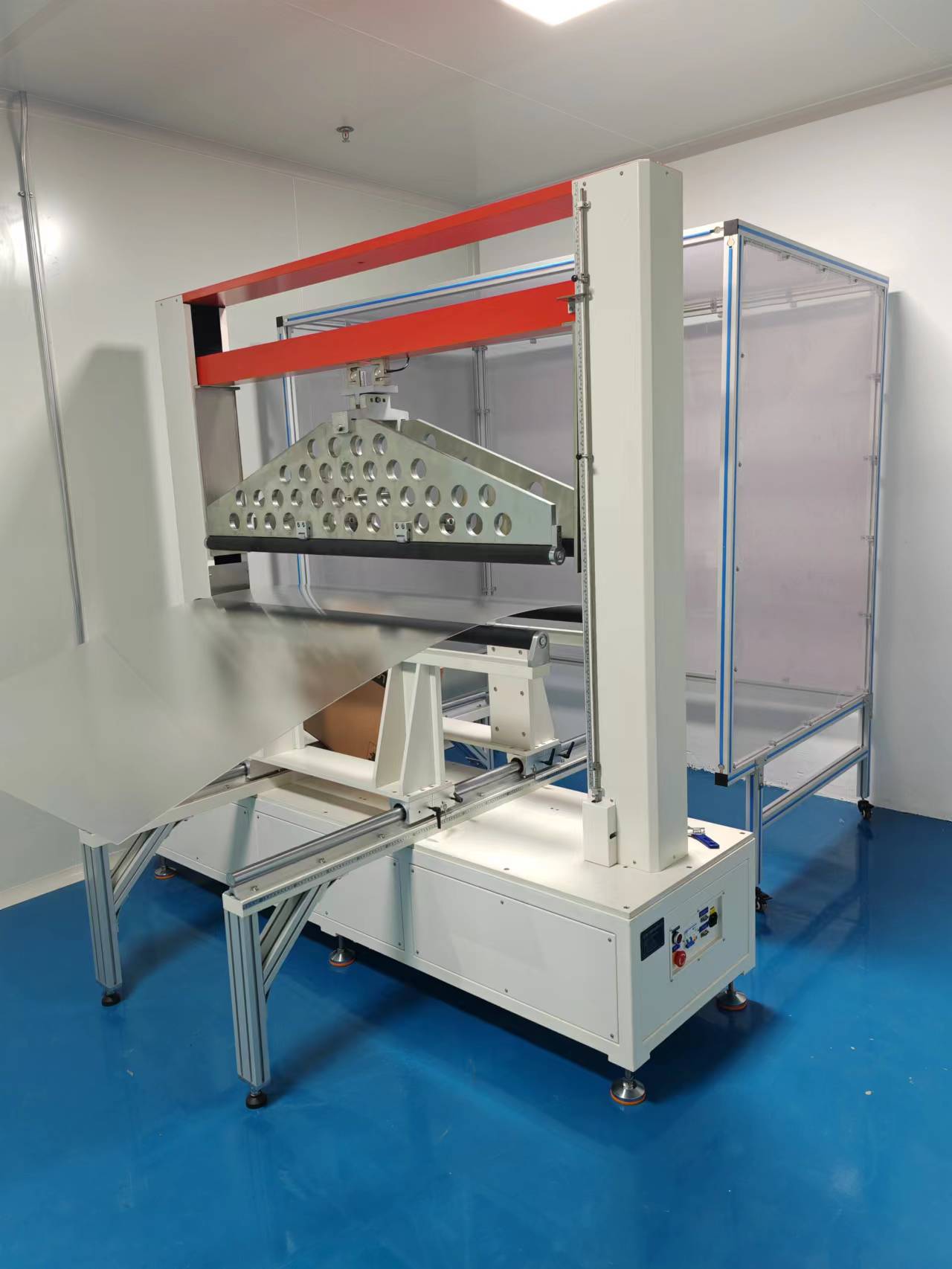

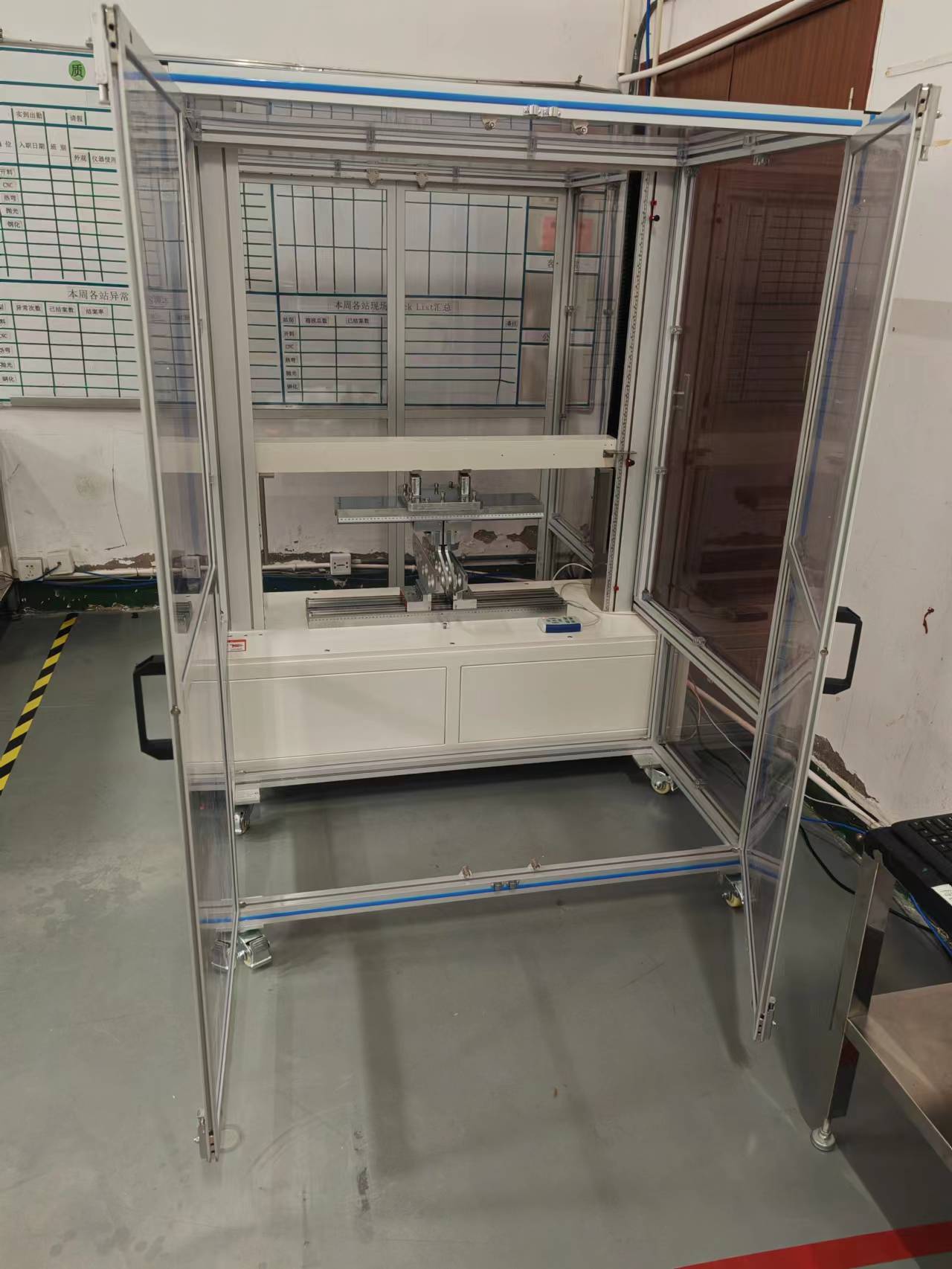

三點彎曲試驗機FR-106四點彎曲試驗機FR-106電腦式伺服型四點彎曲試驗機是電子技術與機械傳動相結合的新型材料試驗機，它具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。具有操作簡單方便，尤其適合做生產線上控制產品質量的檢測儀器。該系列機型主要適用于試驗負荷低于50kN以內的非金屬及金屬材料試驗。四點彎曲是指將樣品放在有一定距離的兩個受力點（四點彎曲夾具的下半部分）上，在受力點的上方有兩個點（四點彎曲夾具上半部分）向樣品施加壓力，上下一共有四個點分別是施力點和受力點，該過程被稱為四點彎曲實驗。

主要特點:

控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄**點、斷裂點、指定點的力值或伸長量；采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表。

滿足標準：

《GB/T16491-1996  電子**試驗機》

應用行業：

廣泛應用于計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

技術參數：

軟件特點:

一. 全電腦伺服控制材料試驗機軟件功能介紹

A. 測試標準模塊化功能:提供使用者設定所需應用的測試設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入**重復使用。并可自行增修公式以提高測試數據性。
C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇喜好的報表格式（測試程序新增內建EXCEL報表功能擴展了以往單一專業報表的格局）
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，長度單位mm、cm、inch。
E. 圖形曲線尺度自動**化(Auto Scale)，可使圖形以**尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數據形式輸出。
G. 測試結束可自動存檔、手動存檔，測試完畢自動求算**力量、上、下屈服強度、環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、定負荷延伸、彈性模量、延伸率、剝離區間**值、**小值、平均值、凈能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。備份：測試數據可保存在任意硬盤分區。。
H．軟件具有歷史測試數據演示功能。

二. 全電腦伺服控制材料試驗機附件

A.一年保固書及中文操作說明書各一份。
B. 隨機贈送標準拉力夾具一組.
C.拉力機專用測試軟件一份。

三. 全電腦伺服控制材料試驗機可測試項目

普通測試項目：（普通顯示值及計算值）
●拉伸應力　　●拉伸強度   ●抗壓強度   ●彎曲強度  ●三點彎曲強度 ●四點彎曲強度
●扯斷強度　　●扯斷伸長率 ●定伸應力　　●定應力伸長率 ●定應力力值　●撕裂強度
●任意點力值　●任意點伸長率 ●抽出力　　　●粘合力及取峰值計算值

1.彈性系數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2. 比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其**應力即為比極限。
3.彈性限：為材料所能承受而不呈**變形之**應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5.**變形：除去荷重后，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，
一般以上屈服點作為屈服點。
屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，
上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，**伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：在屈服強度試驗機上，以一定的速度將試樣拉伸到一定的伸長
率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為
有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為
滯后損失。

主要配置如下：
高精度進口美國 傳感器 1支
(進口傳感器,精度高,重復性好,不會產生零點漂移.經久耐用。國產傳感器，靈敏度低，不能清零，每次測試數據偏差較大。)
進口伺服控制系統 1 套
AC進口伺服電機 1臺
(進口伺服系統是通過機械位移或位移速度、加速度的反饋控制系統， 其作用是使輸出的機械位移（或轉角）準確地跟蹤輸入的位移（或轉角）比普通電機，功耗低，扭矩大，速度控制廣而精準，高低數運轉扭矩相當，有帶伺服閉環控制，高精度制動。一般使用于自動化，精密儀器，精密設備。)
臺灣高精度滾珠軸承+滾珠絲桿 2套
(非梯形螺桿,梯形螺桿燥音大,易磨損,間隙大,精度低。高精度滾珠軸承+滾珠絲桿成本是普通梯形絲桿的好幾倍，其優點，間隙小，移動距離精度高，能保證電機勻速直線運動，摩擦小，燥音小，經久耐用。)
電機直接配套臺灣減數機結構 1套
(有公司采用,皮帶加大小飛輪結構,容易打滑,兩邊不能同步所以會經常卡死.我公司是減數機滾珠絲桿伺服電機采用整體結構，同步帶控制，減小傳動誤差或打滑)
電路部分的主要元器件采用進口。
按試樣定做夾具一付。
