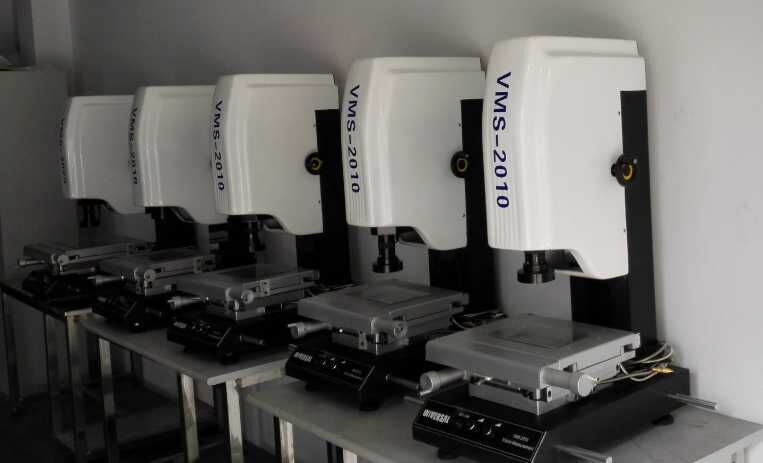

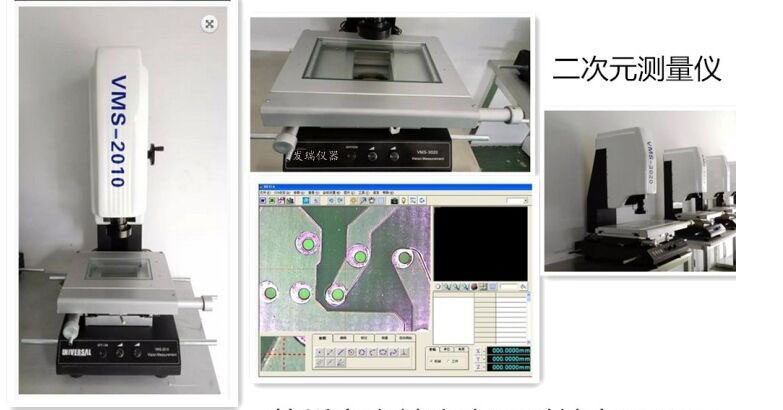

影像儀 FR-2711二次元影像測量?jī)x

增強型VMS系列光學影像測量?jī)x，影像儀，影像測量?jī)x，是我發瑞儀器公司推出的一款增強型2D光學影像儀，2.5D光學影像測量?jī)x，采用高清晰度SONI芯片CCD，底座和立柱采用精密花崗巖，保證了機構穩定性，使用我發瑞儀器公司公司自主研發VMM2.2C多功能光學測量軟件，功能全面,簡單易學，能夠滿足產品點,線,圓,弧,角度尺寸的測量，克服傳統投影儀的不足，能將被測實物的影像直接輸入電腦，使其數字化，在電腦或顯示屏上更直觀，清晰的了解所測試產品。同時你可以將所測量之?dāng)?shù)據和圖紙輸如EXCEL或AUTOCAD，廣泛用于機械、電子、模具、塑膠、精密五金、線路板、手機,醫療,端子,電腦等行業.

影像儀，影像測量?jī)x性能特點：
1. 花崗石底座，機構永不變形。
2. X、Y、Z軸裝有光柵尺，定位精確。

3. 雙焦物鏡倍率(美國NAVITAR)：0.7~4.5X

4. LED冷光源（表面光和輪廓光）避免工件受熱變形。
5. MCINS手動版軟件。

1.       機臺底坐立柱:00級花崗石

2.       線性精度:（3+L/75）μm

3.       表面照明:LED環形超亮冷光源（亮度可調）

4.       輪廓照明:LED超亮圓形燈（亮度可調）

5.  計算測量功能：REICA 2.5D精密測量系統軟件

6.  解析力：0.001mm

7.  重復精度：0.002mm

8.  CCD：SONY芯片1/3彩色CCD

9.  目鏡：0．5X

10.  物鏡：0．7X～4.5X      放大倍數20X～120X

11.  電源供應器：AC90～264V   50/60Hz

12.  載重：30KG

13.  操作方式：手動（微調加快速移動）

14.  工作臺：航空鋁

三、影像儀，影像測量?jī)x標準功能

1、可將產品拍成產品照片并以jpeg的格式保存于電腦中形成產品圖庫

2、并將保存于電腦中的照片打開并于實時的影像同一畫面中進行對比

3、圖形可輸入到AutoCAD成為工程圖

4、AutoCAD標準工程圖可輸入實時影像中，令A(yù)utoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別

5、可輸入先前拍照儲存的jpeg圖片到實時影像中與實際工件進行重疊對比

6、可以在鳥瞰的全圖中進行標注尺寸

7、自定義圓：可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重疊對比，從而找到工件與標準圓形之間的誤差

8、自定義線段：可自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件

作重疊對比，從而找到工件與標準圖形之間的誤差

9、自設客戶坐標：在實時影像中的實際工件上自行設定坐標原點（0，0），在畫面上任意點標示該點的Ｘ、Ｙ坐標位置

10、坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置

11、專利�。医枪δ埽簽槟壳笆忻嫔蠝�(zhǔn)確的平面取Ｒ角方式

12、測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等

13、繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似

14、標注：可以在實時影像中的工件上標注尺寸。（長度、角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等
