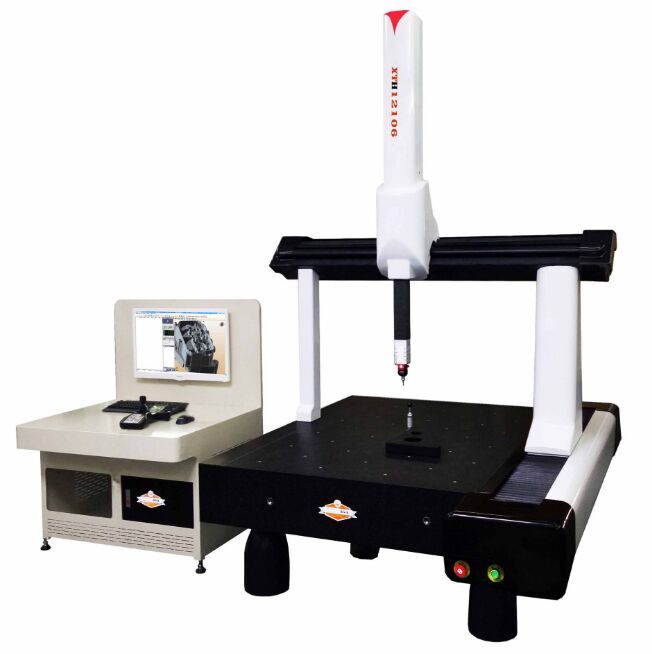

自動三次元測量儀FR-654三坐標測量機

產品摘要：自動三次元測量儀FR-654三坐標測量機三次元測量儀，主要是指通過三維取點來進行測量的一種儀器，市場上也有叫三坐標，三坐標測量機，三維坐標測量儀，三次元的。主要原理是：將被測物體置于三次元測量空間，可獲得被測物體上各測點的坐標位置，根據這些點的空間坐標值，經計算求出被測物體的幾何尺寸，形狀和位置�；驹砭褪峭ㄟ^探測傳感器（探頭）與測量空間軸線運動的配合，對被測幾何元素進行離散的空間點位置的獲取，然后通過一定的數學計算，完成對所測得點（點群）的分析擬合，Z終還原出被測的幾何元素，并在此基礎上計算其與理論值（名義值）之間的偏差，從而完成對被測零件的檢驗工作。

發表日期：2018/9/17

瀏覽量:5893

上一篇： 2.5次元影像儀FR-2710-2.5次元影像測量儀

下一篇： 三次元測量儀FR-654三坐標測量機手動測量

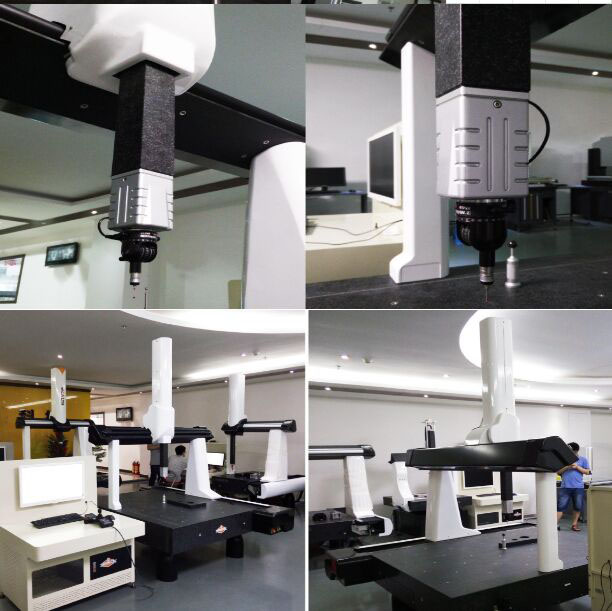

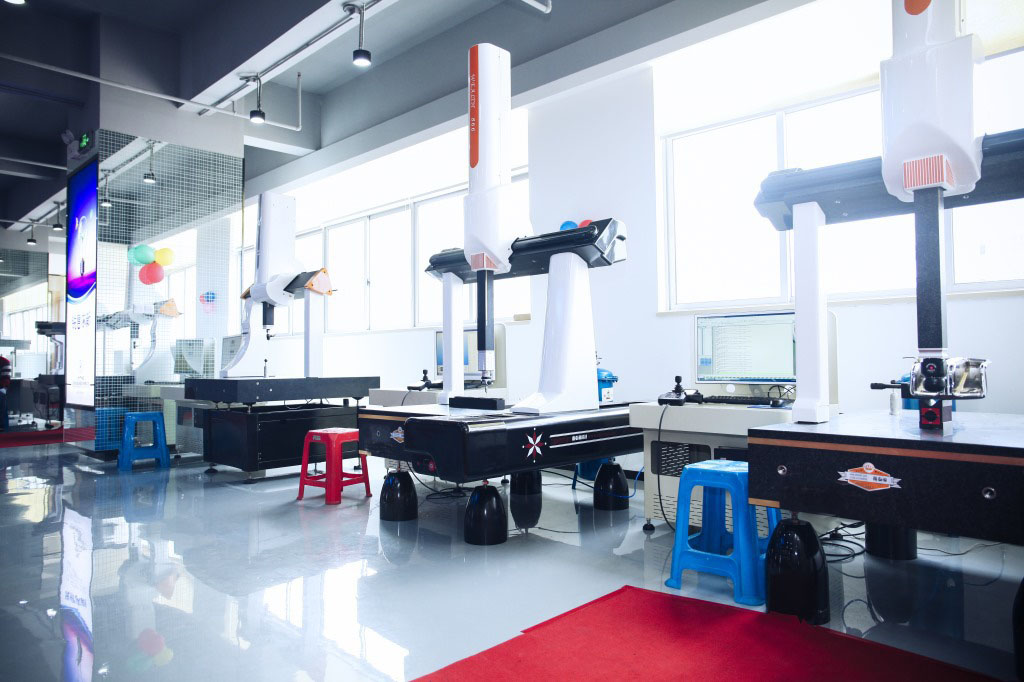

產品介紹

三次元測量儀，主要是指通過三維取點來進行測量的一種儀器，市場上也有叫三坐標，三坐標測量機，三維坐標測量儀，三次元的。主要原理是：將被測物體置于三次元測量空間，可獲得被測物體上各測點的坐標位置，根據這些點的空間坐標值，經計算求出被測物體的幾何尺寸，形狀和位置。基本原理就是通過探測傳感器（探頭）與測量空間軸線運動的配合，對被測幾何元素進行離散的空間點位置的獲取，然后通過一定的數學計算，完成對所測得點（點群）的分析擬合，Z終還原出被測的幾何元素，并在此基礎上計算其與理論值（名義值）之間的偏差，從而完成對被測零件的檢驗工作。

自動三次元測量儀FR-654三坐標測量機主要特點
1. FR系列測量機采用GJXJ的有限元分析方法，使其具有機械結構剛性強、幾何誤差小，具有高精度、高性能和高穩定性的優點。
2.機械整體結構采用剛性結構好、質量輕的全封閉空架移動橋式結構。其結構簡單、緊促、承載能力大、運動性能好。
3.固定優質花崗巖工作臺，使其具有承載能力強、裝卸空間廣闊、變捷。
4. Y軸采用燕尾式，定位精度高，穩定性能好。
5. 三軸采用優質花崗巖，熱膨脹系數小，三軸具有相同的溫度特性，因而具有良好的溫度穩定性、抗實效變形能力，剛性好、動態幾何誤差變形小。
6.三軸均采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無麿損、運動更平衡。
7. X軸采用50°60°70°三角橫梁，相比矩形橫梁重心更低，質量剛性比Zj，運動更加可靠。
8. 重量輕、重心低、剛性強、動態誤差小，確保了機器的穩定性。
9. 采用英國雷尼紹反射式金屬帶狀光柵計量系統，與大多數工件具有相近的熱膨脹系數，確保了良好的重復精度。系統分辨率可達0.5μm；同時采用一端固定，一端自由伸縮的安裝方式，減少了光柵尺寸的變形，保證在溫度變化時的線性伸縮。
10.各運動軸均采用日本三羊直流伺服電機驅動+增強型同步帶，確保運動的平穩和準確性。

技術參數

	654	866	1077
行程：	X軸：500mm Y軸：600mm Z軸：400mm	X軸：600mm Y軸：800mm Z軸：600mm	X軸：800mm Y軸：1000mm Z軸：600mm
結構機型：	移動橋式	移動橋式	移動橋式
傳動方式：	預載荷高精度空氣軸承	預載荷高精度空氣軸承	預載荷高精度空氣軸承
機臺：	高精度花崗巖平臺	高精度花崗巖平臺	高精度花崗巖平臺
測量空間：	510mm610mm410mm	510mm810mm410mm	815mm1015mm610mm
整機尺寸：	1640mm1340mm2220mm	1640mm1440mm2610mm	2080mm1690mm2750mm
承重	800	800	800
機器重量：	900	1050	1100
長度測量Z大允許示值誤差(μm)	MPEe=3.5+L/250	MPEe=3.5+L/250	MPEe=3.5+L/250
Z大允許探測誤差(μm)	MPEp=3.5	MPEp=3.5	MPEp=3.5
光柵尺分辨率（μm）	0.5	0.5	0.5

環境條件要求：
測量機室溫度要求：測量機室的溫度：18-22℃
機器周圍環境的Z大溫度梯度：1℃/h 2℃/24h，1℃/m
供氣系統：Z小供氣壓力：0.5Mpa 耗氣量：120L/min
供電系統：電壓：220V±10%，Z大耗電量：2000W，電流：15A
用電設備要求接地可靠：接地電阻小于4歐姆

三坐標測量機軟件：

實現低成本、高效率計量教學

支持各種簡單的手柄鏈接

可滿足單人或多人次教學任務

無法鏈接CMM硬件設備

計算數據經處理有隨機誤差，模擬聯機檢測數據

觸摸屏的使用：緊跟時代

觸摸屏軟件(以下簡稱“Xmeas”)是專
門針對便攜式觸摸屏特點研發的新界面。使用Xmeas無需安裝任何新軟件。Xmeas對觸摸屏操作進行了優化處理，使得用戶可以完全使用觸摸方式操作。XMeas簡化了繁瑣的測量操作，將測量過程中Z經常操作的功能組合起來，用戶只需要在XMeas窗口中就可以快捷自動地完成測量操作。

防碰撞檢測、智能規劃檢測

支持自動旋轉測頭：PH9、PH10五軸觸發PH20

支持連續掃描測頭：SP25、SP80五軸掃描REVO

支持多種Renishaw測頭更換架

支持第4軸轉臺、MCG校驗規

可選配Proe、UG、CATIA、Parasolid直讀接口

可選配模塊：SPC/CCD/Laser/葉片/凸輪/齒輪/管道

CCD影像分析模塊主要應用于圖形分析檢測、復合式測量。具有

如下的功能特點：
界面集成度高，無需切換或另開第2個軟件；
支持復合式檢測，即：CCD和觸發式檢測數據的坐標系統一；
自動對焦，可實現多次自動對焦、便于測量有層次的工件。支持微調對焦；
支持自動尋邊和支持腳踏板踩點。配合十字線，可以方便地采集想到的點；
快速自學習DMIS影像檢測程序，運行程序可實現自動檢測；
支持CCD鏡頭比例修正，克服鏡頭由于其自身結構原因?qū)е碌拈L寬比不等；
支持設置采集圖像延時時間，消除部分CMM機器定位抖動造成重復性誤差；
支持智能識別元素類型：可根據所選點，自動識別出元素類型；
“多邊形工具”對于有大毛刺、凹口的工件，可以有選擇地避開毛刺、凹凸點；
實現各種形位公差計算和各種構造功能；
輸出報表豐富，支持文字、圖形、Form、尺寸標注等報表。

數據可與其他版本通用
DMIS5.0編程
快速圖形編輯檢測程序
工件檢測路徑預覽
防撞檢測、智能模擬檢測
