詳細內容

設備概述：

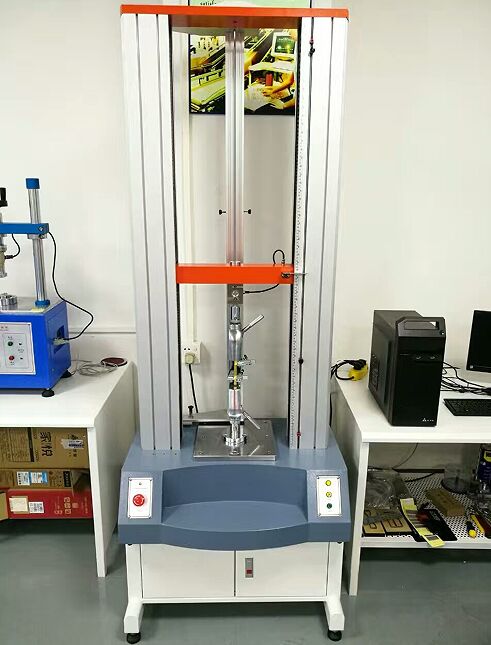

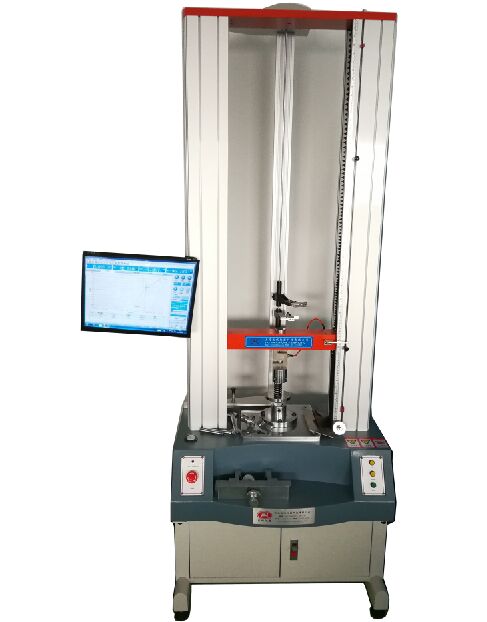

觸摸屏電腦式伺服型**材料拉力試驗機/觸摸屏拉力機，觸摸式伺服拉力試驗機FR-103 C電腦式伺服型**材料拉力試驗機是電子技術與機械傳動相結合的新型材料試驗機，它具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。具有操作簡單方便，尤其適合做提供線上控制產品質量的檢測儀器。該系列機型主要適用于試驗負荷低于20kN以內的非金屬及金屬材料試驗。

主要功能： 主要適用于金屬及非金屬材料的測試，如橡膠、塑料、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶復合材料、塑料型材、防水卷材、鋼管、銅材、型材、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬金屬線材的拉伸、壓縮、彎曲、剪切、剝離、撕裂、兩點延伸（需另配引伸計）等多種試驗.

主要特點:

采用專為觸摸屏定制電腦軟件控制，免去用鍵鼠操作，使用者操作更方便。控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄**點、斷裂點、指定點的力值或伸長量；采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表，產品性能達到**。

滿足標準：

《GB/T16491-1996  電子**試驗機》

應用行業：

廣泛應用于計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車提供；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

技術參數：

軟件特點:

一. 全電腦伺服控制材料試驗機軟件功能介紹

A. 測試標準模塊化功能:提供使用者設定所需應用的測試設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入**重復使用。并可自行增修公式以提高測試數據性。
C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇喜好的報表格式（測試程序新增內建EXCEL報表功能擴展了以往單一專業報表的格局）
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，長度單位mm、cm、inch。
E. 圖形曲線尺度自動**化(Auto Scale)，可使圖形以**尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數據形式輸出。
G. 測試結束可自動存檔、手動存檔，測試完畢自動求算**力量、上、下屈服強度、環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、定負荷延伸、彈性模量、延伸率、剝離區間**值、**小值、平均值、凈能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。備份：測試數據可保存在任意硬盤分區。。
H．軟件具有歷史測試數據演示功能。

二. 全電腦伺服控制材料試驗機附件

A.一年保固書及中文操作說明書各一份。
B. 隨機贈送標準拉力夾具一組.
C.拉力機專用測試軟件一份。

三. 全電腦伺服控制材料試驗機可測試項目

普通測試項目：（普通顯示值及計算值）
●拉伸應力　　●拉伸強度
●扯斷強度　　●扯斷伸長率
●定伸應力　　●定應力伸長率
●定應力力值　●撕裂強度
●任意點力值　●任意點伸長率
●抽出力　　　●粘合力及取峰值計算值

1.彈性系數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2. 比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其**應力即為比極限。
3.彈性限：為材料所能承受而不呈**變形之**應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5.**變形：除去荷重后，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，
一般以上屈服點作為屈服點。
屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，
上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，**伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：在屈服強度試驗機上，以一定的速度將試樣拉伸到一定的伸長
率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為
有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為
滯后損失。

主要配置如下：
高精度進口美國 傳感器 1支
(進口傳感器,精度高,重復性好,不會產生零點漂移.經久耐用。國產傳感器，靈敏度低，不能清零，每次測試數據偏差較大。)
進口伺服控制系統 1 套
AC進口伺服電機 1臺
(進口伺服系統是通過機械位移或位移速度、加速度的反饋控制系統， 其作用是使輸出的機械位移（或轉角）準確地跟蹤輸入的位移（或轉角）比普通電機，功耗低，扭矩大，速度控制廣而精準，高低數運轉扭矩相當，有帶伺服閉環控制，高精度制動。一般使用于自動化，精密儀器，精密設備。)
臺灣高精度滾珠軸承+滾珠絲桿 2套
(非梯形螺桿,梯形螺桿燥音大,易磨損,間隙大,精度低。高精度滾珠軸承+滾珠絲桿成本是普通梯形絲桿的好幾倍，其優點，間隙小，移動距離精度高，能保證電機勻速直線運動，摩擦小，燥音小，經久耐用。)
電機直接配套臺灣減數機結構 1套
(有公司采用,皮帶加大小飛輪結構,容易打滑,兩邊不能同步所以會經常卡死.我公司是減數機滾珠絲桿伺服電機采用整體結構，同步帶控制，減小傳動誤差或打滑)
電路部分的主要元器件采用進口。
按試樣定做夾具一付。
