淋雨試驗箱IPx3IPx4IPx5IPx6防水等級測試方法

2017/3/15 來源：作者：上海發瑞儀器閱讀：12356次【打印此頁】

淋雨試驗箱IPx3IPx4IPx5IPx6防水等級與測試方法擺管淋雨試驗裝置

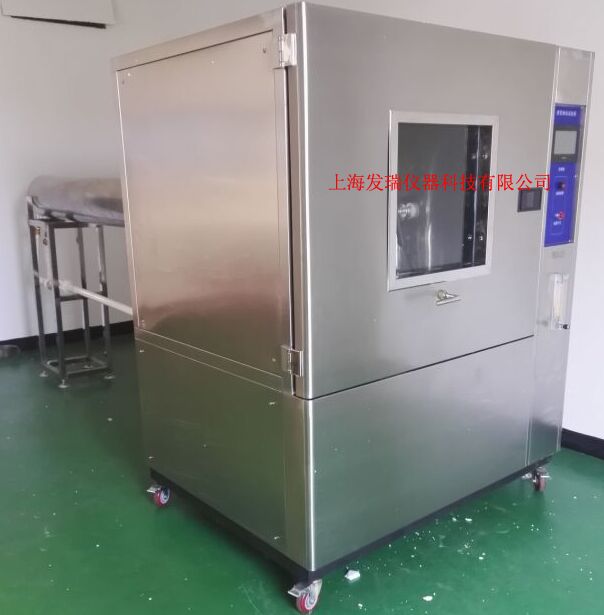

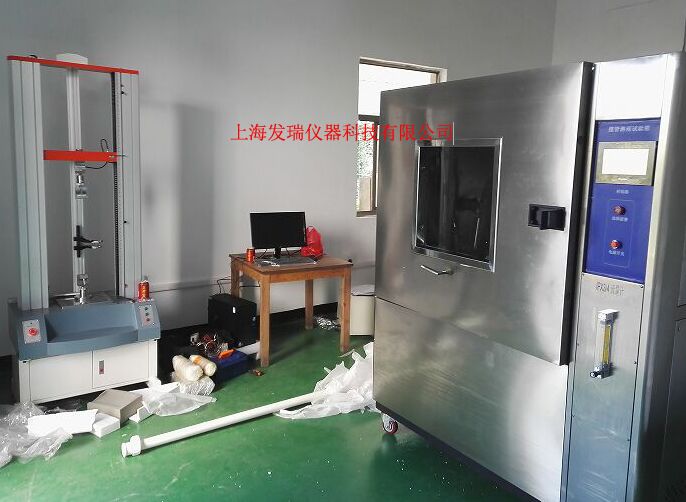

FR-1238淋雨試驗箱/上海雨淋試驗箱</span>符合IEC60529、GB4208，DIN40050-9，ISO20653等標準，試驗功能(IPX9K)用于外殼防護等級IEC(IP補充碼加強型試驗)之電產品檢驗，依DIN40050之標準中相關的規格承制。要為提供汽機車零配件，電機電子產業，仿真自然環境或人為因素所設計之防水測試試驗機。

國際工業標準防水登記IP和日本工業標準的JIS防水等級是接近的,分0-8的9級,IP等級同樣對防塵做了規定。
　　　　IPxx防塵防水等級
　　　　防塵等級(**個X表示)
　　　　0：沒有保護
　　　　1：防止大的固體侵入
　　　　2：防止中等大小的固體侵入
　　　　3：防止小固體進入侵入
　　　　4：防止物體大于1mm的固體進入
　　　　5：防止有害的粉塵堆積
　　　　6：完全防止粉塵進入
　　
　　防水等級(第二個X表示)
　　　　0：沒有保護
　　　　1：水滴滴入到外殼無影響
　　　　2：當外殼傾斜到15度時，水滴滴入到外殼無影響
　　　　3：水或雨水從60度角落到外殼上無影響
　　　　4：液體由任何方向潑到外殼沒有傷害影響
　　　　5：用水沖洗無任何傷害
　　　　6：可用于船艙內的環境
　　　　7：可于短時間內耐浸水(1m)
　　　　8：于一定壓力下長時間浸水
　　
　　FR-1238淋雨試驗箱/上海雨淋試驗箱測試方法
　　　　例：有秤或顯示儀表標示為IP65，表示產品可以完全防止粉塵進入及可用水沖洗無任何傷害。
　　　　IPxx等級中關于防水實驗的規定。
　　　　(1)IPx1
　　　　方法名稱：垂直滴水試驗
　　　　試驗設備：滴水試驗裝置
　　　　試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上，樣品頂部至滴水口的距離不大于200mm
　　　　試驗條件：滴水量為10。5mm/min
　　　　持續時間：10min
　　　　(2)IPx2
　　　　方法名稱：傾斜15°滴水試驗
　　　　試驗設備：滴水試驗裝置
　　　　試樣放置：使試樣的一個面與垂線成15°角，樣品頂部至滴水口的距離不大于200mm。每試驗完一個面后，換另一個面，共四次。
　　　　試驗條件：滴水量為30。5mm/min
　　　　持續時間：4×2。5min(共10min)
　　　　(3)IPx3
　　　　方法名稱：淋水試驗
　　　　試驗方法：
　　　　a。擺管式淋水試驗
　　
　　試驗設備：擺管式淋水濺水試驗裝置
　　　　試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。
　　
　　試驗條件：水流量按擺管的噴水孔數計算，每孔為0。07L/min，淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°)約4s 　　
　　試驗時間：連續淋水10min
　　　　b。噴頭式淋水試驗
　　　　試驗設備：手持式淋水濺水試驗裝置
　　　　試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間
　　　　試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min
　　　　試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)，**少5min
　　　　(4)IPx4
　　　　方法名稱：濺水試驗
　　　　試驗方法：
　　　　a．?dāng)[管式濺水試驗
　　　　試驗設備和試樣放置：與上述IPX3之a(chǎn)款均相同；
　　　　試驗條件:除后述條件外，與上述IPX3之a(chǎn)款均相同；噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°)約12s 　　
　　試驗時間：與上述IPX3之a(chǎn)款均相同(即10min)。
　　　　b．噴頭式濺水試驗
　　試驗設備和試樣放置：與上述IPX3之b款均相同；
　　試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述IPX3之b款均相同；
　　　　試驗時間：與上述IPX3之b款均相同，即按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)**少5min
　　　　(5)IPx5
　　　　方法名稱：噴水試驗
　　　　試驗設備：噴嘴的噴水口內徑為6。3mm
　　　　試驗條件：使試驗樣品至噴水口相距為2。5m～3m，水流量為12。5L/min(750L/h)
　　　　試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)**少3min
　　
　　(6)IPx6 FR-1238淋雨試驗箱/上海雨淋試驗箱
　　　　方法名稱：強烈噴水試驗；
　　　　試驗設備：噴嘴的噴水口內徑為12。5mm
　　　　試驗條件：使試驗樣品至噴水口相距為2。5m～3m，水流量為100L/min(6000L/h)
　　　　試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)**少3min
　　
　　(7)IPx7
　　
　　方法名稱：短時浸水試驗
　　
　　試驗設備和試驗條件：浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m。試樣頂部到水面距離至少為0。15m
　　　　試驗時間:30min
　　
　　(8)IPx8
　　　　方法名稱:持續潛水試驗；
　　　　試驗設備,試驗條件和試驗時間:由供需(買賣)雙方商定，其嚴酷程度應比IPX7高。
　　　　注意：另外,許多戶外用電子產品也在強調漂浮能力。
